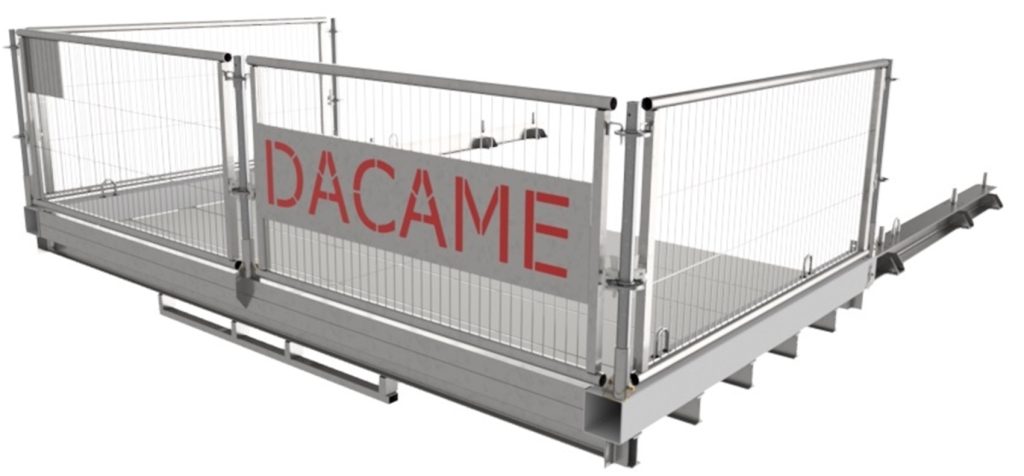

DACAME S.L. presenta su nuevo producto: PLATAFORMA DE FACHADA CP-ST 2000 kg

DESTINO Y USO:

Hemos desarrollado la Plataforma de Fachada CP-ST para poder satisfacer las nuevas demandas y necesidades de la construcción off-site, también conocida como construcción modular, prefabricada o industrializada.

La construcción modular consiste en fabricar ciertos componentes o elementos de un edificio en fábrica o taller. Ya totalmente finalizados se envían a obra y se procede directamente a su instalación definitiva. Este método de construcción exige equipos de trabajo adaptados, como lo es nuestra nueva Plataforma de Fachada CP-ST.

Las Plataforma CP-ST es ideal para la introducción en forjado de:

  • Módulos sanitarios prefabricados
  • Paneles de grandes dimensiones
  • Cargas paletizadas voluminosas



CARACTERÍSTICAS TÉCNICAS:

  • Carga máxima de utilización (CMU): 2000 kg
  • En conformidad con la norma UNE 180401 (clase B)
  • Acabado galvanizado en caliente según UNE-EN ISO 1461.
  • Posibilidades de instalación en obra:
    • Puntales telescópicos o Andamio Multidireccional Certificado MEKA 48.
    • A través de agujeros pasantes en el forjado mediante varillas y placas de reparto.

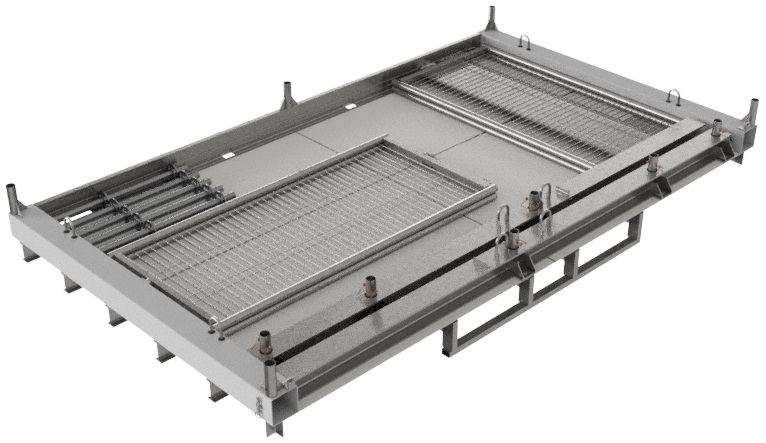

  • Sistema paletizable y desmontable para facilitar su almacenamiento y transporte. Sistema patentado.

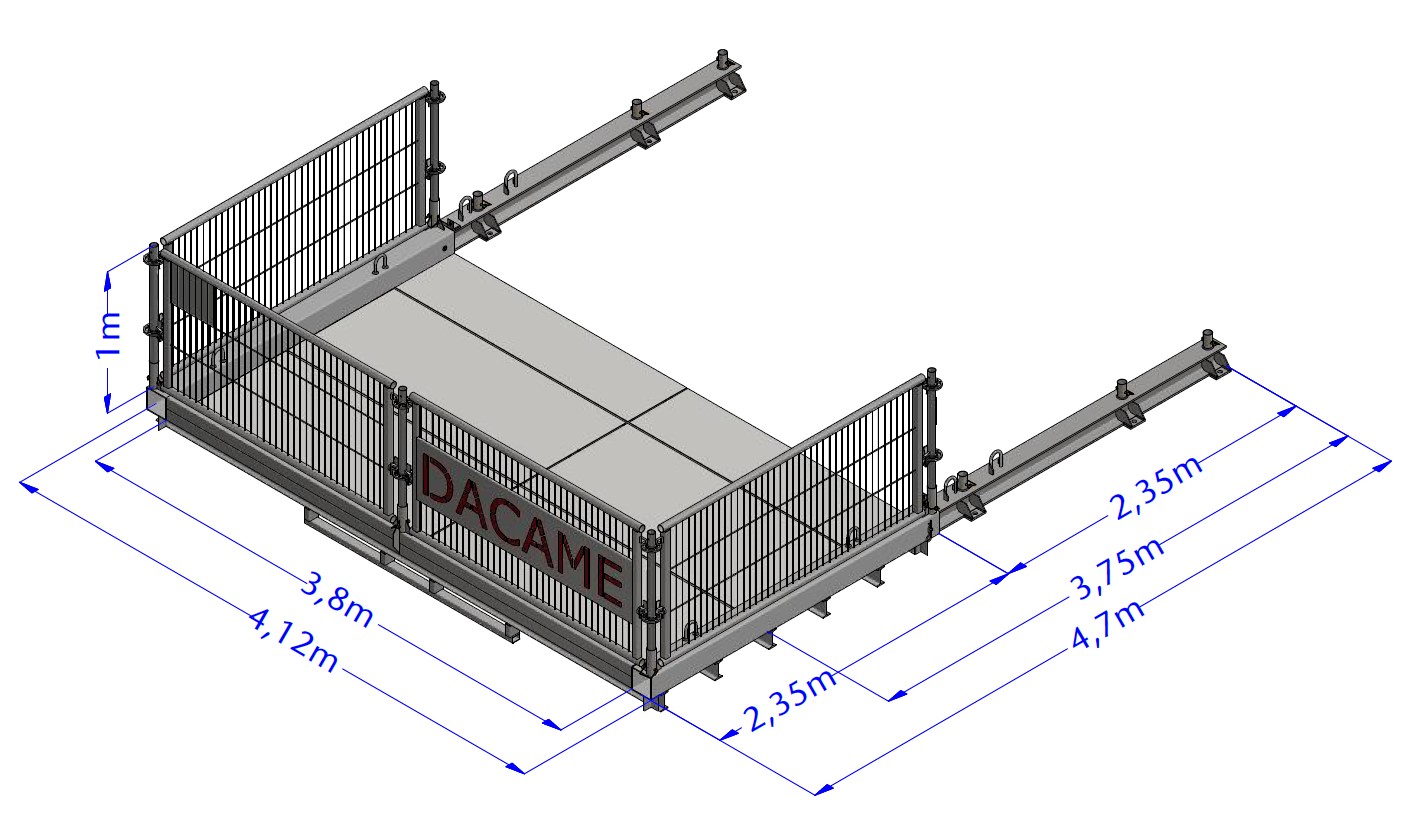

  • Dimensiones:
    • Área de descarga: 3,8m de ancho y 2,35m de profundidad.
    • Barandillas: altura de seguridad 1,1m. En conformidad con la norma UNE-EN 13374.
    • Dimensiones exteriores totalmente montada: 4,12m de ancho y 4,7m de profundidad.

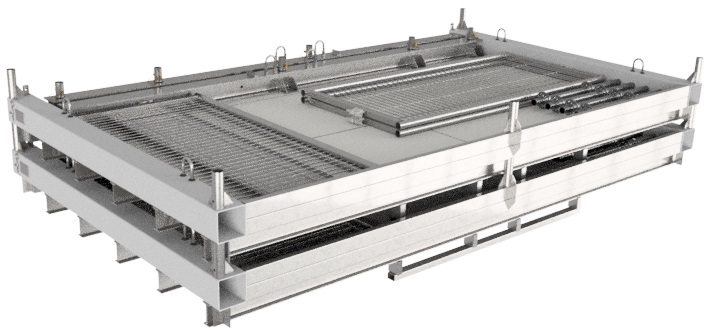

    • Dimensiones exteriores desmontada para transporte: 4,12m de ancho y 2,35 de profundidad. Altura de apilamiento 0,4m.



MONTAJE EN OBRA Y TRANSPORTE:

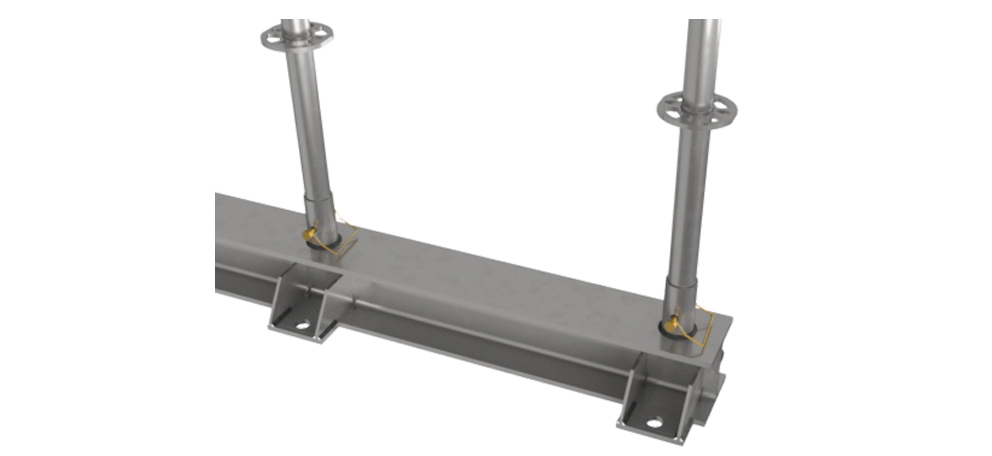

Para su montaje en Obra se deben introducir las 2 vigas tipo HEB en los tubos cuadrados de la parrilla, y asegurarse mediante bulones.

Este sistema patentado permite transportarla mediante camión normal, es fácilmente apilable y transportable con carretilla elevadora. El equipo dispone de argollas de elevación y emparrillados inferiores en ambos lados que garantizan la plena seguridad durante su manipulación.

Dispone de barandilla en todo el perímetro de 1,1 metros de altura.





NORMATIVA DE REFERENCIA:

La plataforma de fachada CP-ST está fabricada en conformidad con los requisitos que establece la norma española UNE 180401:2010 Plataformas de carga y descarga para obras de construcción. Especificaciones de producto y métodos de ensayo. Esta norma establece los requisitos para el diseño y ensayo de plataformas, con y sin trampilla, a las que el operario puede acceder en condiciones seguras sin la necesidad de utilizar equipos de protección individual.

También está en conformidad con el VII Convenio colectivo general del sector de la construcción. Artículo 197. Requisitos para la utilización de plataformas de carga y descarga para obras de construcción.

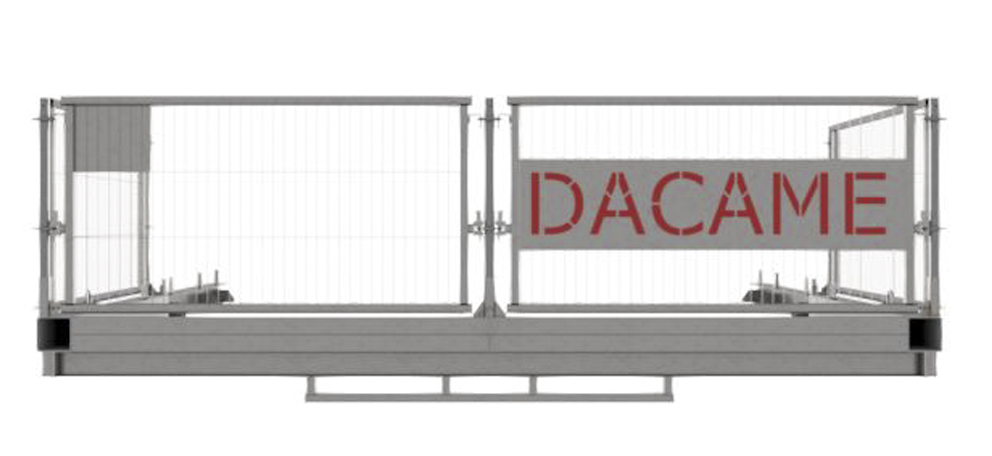

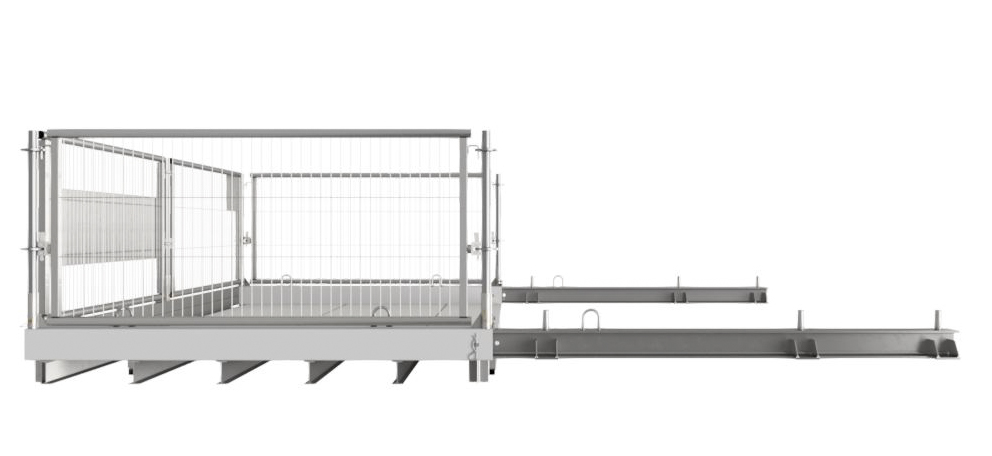

GALERÍA DE IMÁGENES:





ACCESORIOS:

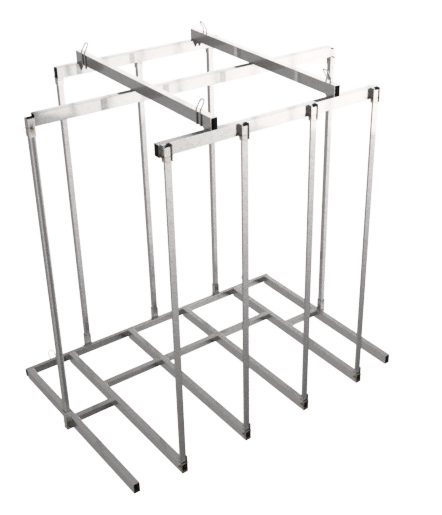

Con el fin de dar un servicio completo, DACAME S.L. dispone de además de su completa gama de ELEVADORES , de una JAULA ELEVACIÓN 1500 kg, destinada al transporte y elevación de baños prefabricados.

Permite introducir los baños mediante transpaleta o carretilla gracias a sus montantes desmontables. Incorpora argollas para ser elevada mediante una eslinga de cuatro ramales.

Para pedir presupuesto o asesoramiento técnico sólo tienes que CONTACTARNOS, estaremos encantados de atenderte.
